A For ciklus példa egy változata, amely bemutatja, hogyan kell egy tömböt használni.
Utolsó felülvizsgálat: 2022.02.04 16:50
A For ciklus iteráció példa ezen változata bemutatja, hogyan kell egy tömböt használni. A tömb egy több részből álló változó. Ha egy változóra úgy gondol, mint egy csészére, amely értékeket tartalmaz, akkor a tömböt jégkockatartónak gondolhatja. Olyan ez, mint egy sor összekapcsolt pohár, amelyek mindegyike ugyanazt a maximális értéket képes tárolni.
A For ciklus iteráció példa bemutatja, hogyan kapcsolhat be az Arduino kártya 2–7. kivezetéseihez csatlakoztatott LED sort, bizonyos korlátozásokkal (a kivezetéseket egymás mellett kell számozni, és a LED-eket egymás után kell bekapcsolni).
Ez a példa bemutatja, hogyan kapcsolhat be olyan kivezetés-sorozatot, amelynek a számai nem összefüggőek, és nem feltétlenül egymás után következnek. Ehhez elhelyezheti a PIN-számokat egy tömbbe, majd a for ciklusok segítségével ismételgetheti a tömböt.
Ez a példa 6 LED-et használ az alaplap 2-7 kivezetéseihez 220 ohmos ellenállással csatlakoztatva, akárcsak a For ciklus példa esetében. Itt azonban a LED-ek sorrendjét a tömbben elfoglalt sorrendjük határozza meg, nem pedig a fizikai sorrend.
Ez a technika, hogy a kivezetéseket egy tömbbe helyezzük, nagyon praktikus. Nem kell, hogy a kivezetések egymás után legyenek, vagy akár ugyanabban a sorrendben. Bármilyen sorrendben átrendezheti őket.
Hardver szükséglet
Arduino kártya
6 LED
6 220 ohm-os ellenállás
összekötő vezetékek
dugdosós próbapanel (breadboard)

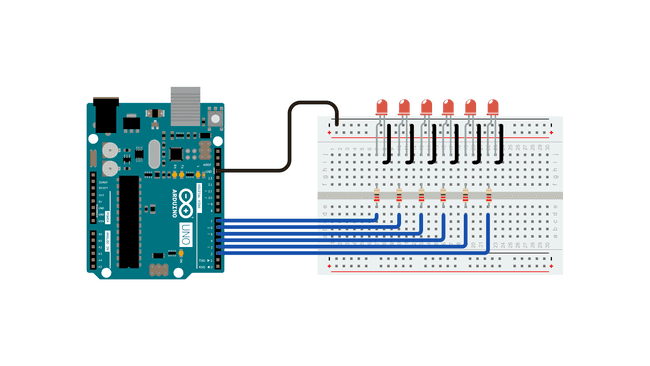

Az áramkör
Csatlakoztasson hat LED-et sorba kötve 220 ohmos ellenállásokkal a kártya 2-7 digitális kivezetéseihez.

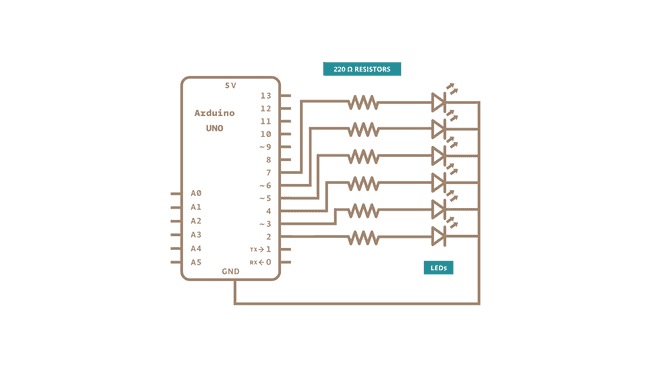

Vázlat
A kód
/*
Arrays
Bemutatja egy tömb használatát a PIN-számok tárolására annak érdekében, hogy egy sorozatban
ismételje meg a kivezetéseket. A LED-ek egymás után kapcsolódnak fel, majd visszafelé.
Ellentétben a For ciklus oktatóanyaggal, ahol a kivezetéseknek egymás mellett kell lenniük,
itt a kivezetések tetszőleges sorrendben lehetnek.
Az áramkör:
- LED-ek a 2-7 kivezetésektől a földig 220 ohmos ellenálláson keresztül.
created 2006
by David A. Mellis
modified 30 Aug 2011
by Tom Igoe
Ez a kód nyilvános.
https://docs.arduino.cc/built-in-examples/control-structures/Arrays
*/
int timer = 100; // Minél nagyobb a szám, annál lassabb az időzítés.
int ledPins[] = {
2, 7, 4, 6, 5, 3
}; // a kivezetések tömbje, amelyhez LED-ek vannak csatlakoztatva
int pinCount = 6; // a kivezetések száma (azaz a tömb hossza)
void setup() {
// a tömb elemei 0-tól (pinCount - 1) vannak számozva.
// használja a for ciklust az egyes kivezetések kimenetként történő inicializálásához:
for (int thisPin = 0; thisPin < pinCount; thisPin++) {
pinMode(ledPins[thisPin], OUTPUT);
}
}
void loop() {
// ciklus a legalacsonyabb számú kivezetéstől a legmagasabbig:
for (int thisPin = 0; thisPin < pinCount; thisPin++) {
// a kivezetés bekapcsolása:
digitalWrite(ledPins[thisPin], HIGH);
delay(timer);
// a kivezetés kikapcsolása:
digitalWrite(ledPins[thisPin], LOW);
}
// ciklus a legmagasabb számú kivezetéstől a legalacsonyabbig:
for (int thisPin = pinCount - 1; thisPin >= 0; thisPin--) {
// a kivezetés bekapcsolása:
digitalWrite(ledPins[thisPin], HIGH);
delay(timer);
// a kivezetés kikapcsolása:
digitalWrite(ledPins[thisPin], LOW);
}
}
