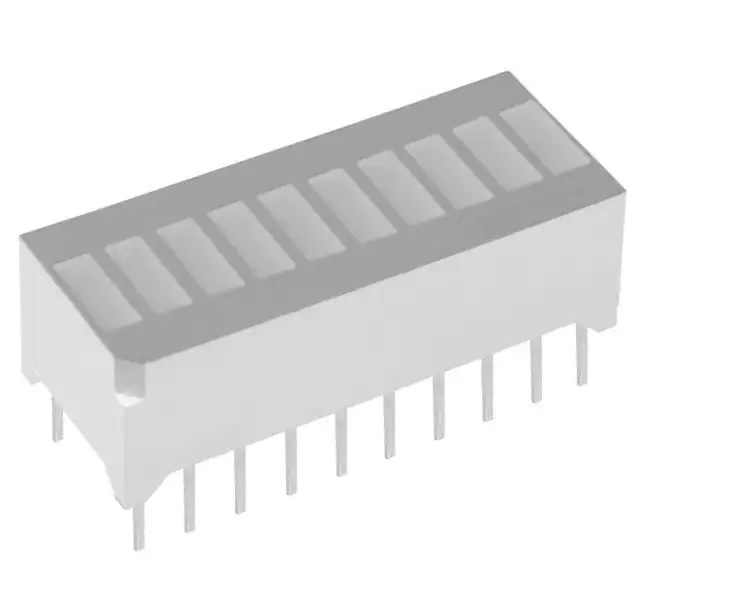

  LED bar graph

  Egy sor LED-et kapcsol be egy analóg érzékelő értéke alapján.
  Ez egy egyszerű módja az oszlopdiagram megjelenítésének. Bár ez
  a grafikon 10 LED-et használ, bármilyen számot használhat a
  LED-ek számának és a kivezetések tömbjének megváltoztatásával.

  Ezzel a módszerrel bármilyen digitális kimenet vezérelhető,
  amely az analóg bemenettől függ.

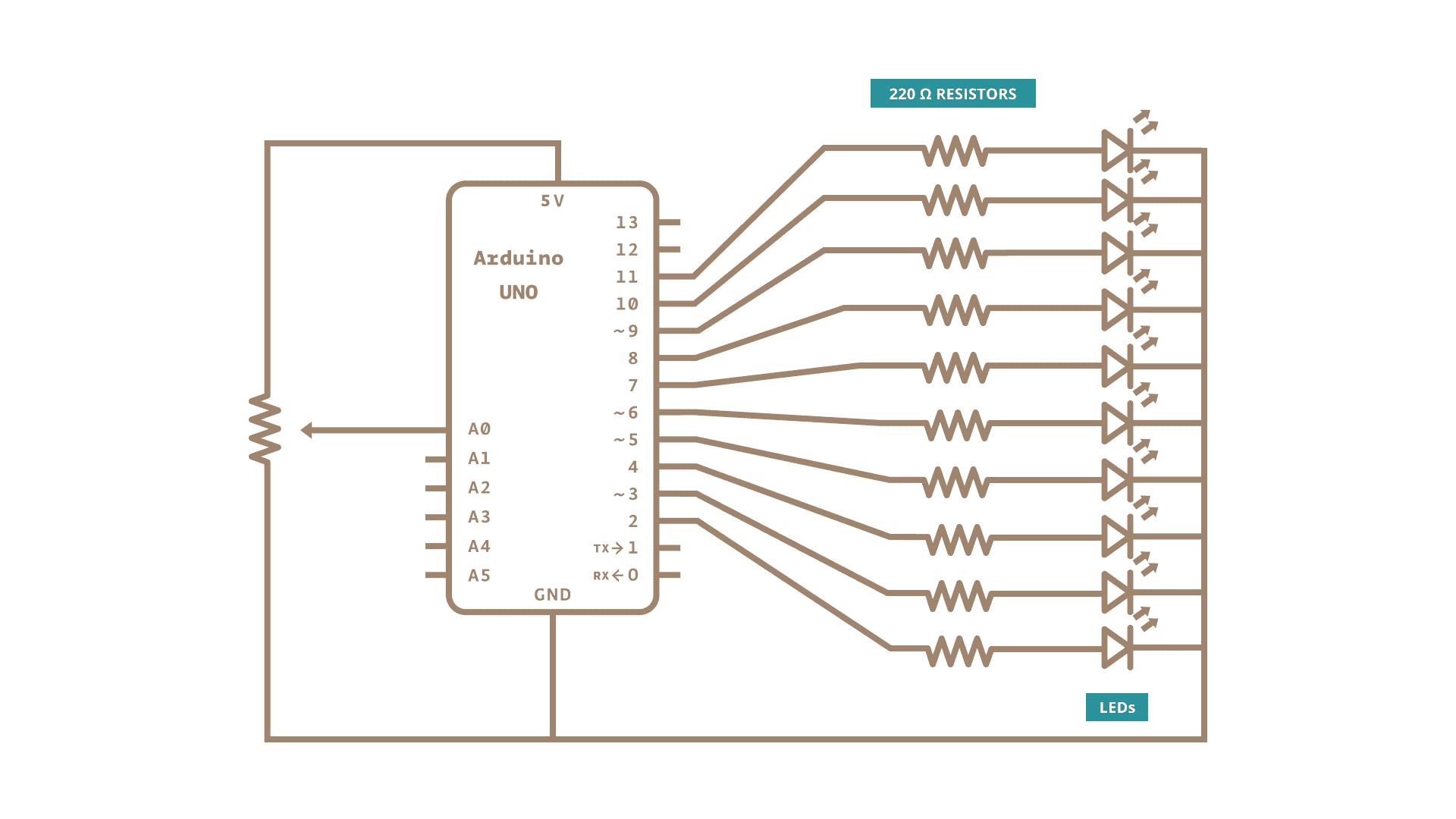

  Az áramkör:
  - LED-ek a 2-11 kivezetésektől a földig

  created 4 Sep 2010
  by Tom Igoe

  Ez a kód nyilvános.

  https://docs.arduino.cc/built-in-examples/display/BarGraph
*/

// ezek az állandók nem változnak:
const int analogPin = A0;   // a kivezetés, amelyre a potenciométer csatlakozik
const int ledCount = 10;    // a LED-ek száma az oszlopdiagramban

int ledPins[] = {
  2, 3, 4, 5, 6, 7, 8, 9, 10, 11
};   // kivezetésszámok tömbje, amelyhez LED-ek vannak csatlakoztatva


void setup() {
  // ciklus a kivezetések tömbjéhez, és állítsa be mindegyiket kimenetre:
  for (int thisLed = 0; thisLed < ledCount; thisLed++) {
    pinMode(ledPins[thisLed], OUTPUT);
  }
}

void loop() {
  // olvasd le a potenciométert:
  int sensorReading = analogRead(analogPin);
  // képezze le az eredményt egy 0-tól a LED-ek számáig terjedő tartományba:
  int ledLevel = map(sensorReading, 0, 1023, 0, ledCount);

  // ciklus a LED-tömbhöz:
  for (int thisLed = 0; thisLed < ledCount; thisLed++) {
    // ha a tömbelem indexe kisebb, mint a ledLevel,
    // kapcsolja be az elem kivezetését:
    if (thisLed < ledLevel) {
      digitalWrite(ledPins[thisLed], HIGH);
    }
    // kapcsoljon ki minden, a ledLevelnél magasabb kivezetést:
    else {
      digitalWrite(ledPins[thisLed], LOW);
    }
  }
}
