Hőmérséklet érzékelő modul
Ez a modul méri a hőmérsékletet, és az 1 vezetékes buszon keresztül digitálisan jelenti azt az Arduino felé.
Rezgésérzékelő modul
Ez a modul egy digitális rezgésérzékelő. Magas szintű jelet ad ki, ha rezgést észlel.
Mágneses tér érzékelő Hall modul
Ez a modul mágneses mező jelenlétének kimutatására használható. Ha mágneses tér van jelen, akkor alacsony szintű jelet ad, egyébként magasat.
Pillanat-gomb modul
Ez egy gomb modul. A gomb megnyomásakor magas szintű jelzést ad.
A fordító megjegyzése: FIGYELEM! A modul kivezetéseit az ábra szerint bekötve működött csak a leírásoknak megfelelően!
Infravörös adó modul
Ez egy infravörös jeladó modul, amelyet infravörös jel kibocsátására használnak.
Hangjelző modul
Ez egy aktív hangjelző modul, amely különböző hangokat képes kiadni.
Lézer dióda modul
Ez egy lézersugárzó dióda. Az üzemi feszültség 5V, hullámhossza 650nm.
RGB három színű LED modul
Ez egy felületre szerelhető háromszínű LED-modul, amellyel különböző intenzitású vörös, kék és zöld fény kombinálásával tetszőleges színt készíthet.
Fénytorlasz érzékelő modul
Ez egy fénytorlasz érzékelő modul, más néven fénykapu, ahol az U alak egyik felén egy LED van, a másik felén egy fényerzékelő fotodióda. Ha az U alakba egy fényelzáró test kerül, a fotodióda nem érzékeli a LED fényét. Ilyenkor az érzékelő magas szintű jelet ad ki.
Kétszínű LED modul
Ez egy kétszínű LED modul. (Piros - zöld).
A fordító megjegyzése: FIGYELEM! A modulon nincsen ellenállás, a LED-ek elé 220 ohmos ellenállást kell bekötni!
Hangjelző modul
Ez egy nem aktív hangjelző modul.
Analóg hőmérséklet érzékelő
Ez egy analóg hőmérséklet-érzékelő, amely a hőmérséklettel arányos feszültséget ad ki.

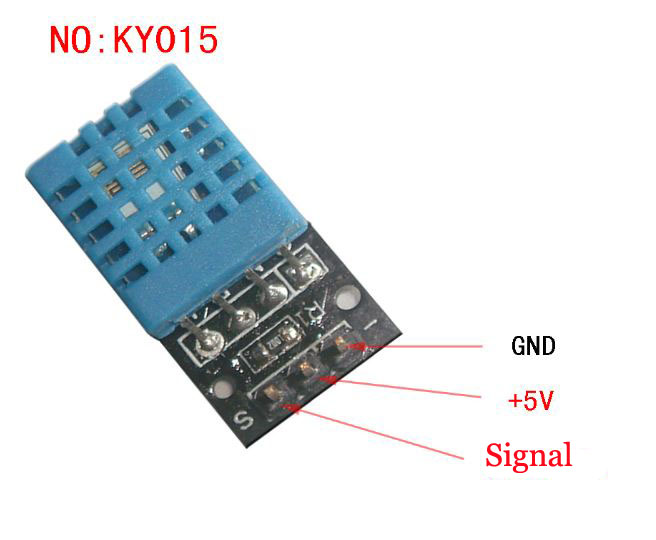

Hőmérséklet és páratartalom érzékelő
Ez a DHT11 hőmérséklet- és páratartalom-érzékelő kalibrált digitális jelkimenettel rendelkezik a hőmérséklet- és páratartalom-érzékelő komplexummal, amely biztosítja a nagy megbízhatóságot és a kiváló hosszú távú stabilitást. Egy nagy teljesítményű 8 bites mikrokontroller van csatlakoztatva. Ez az érzékelő egy rezisztív elemet és egy nedves NTC hőmérsékletmérő érzékelőt tartalmaz. Kiváló minőséggel, gyors reagálással, interferencia-ellenes képességgel és magas ár-teljesítmény aránnyal rendelkezik.
RGB három színű LED modul
Ez egy furatba szerelhető, háromszínű LED-modul, amellyel különböző intenzitású vörös, kék és zöld fény kombinálásával tetszőleges színt készíthet.
Higany kapcsoló modul
Döntéshelyzettől függően be- vagy kikapcsol a billenőkapcsoló. A kapcsoló anyaga higany.
Fényérzékelő modul
A fotoellenállások félvezető fényérzékeny eszközök, amellett, hogy nagy érzékenységgel, gyors válaszidővel rendelkeznek, összhangban vannak a spektrális jellemzőkkel és a jó tulajdonságok értékével. Magas hőmérséklet és páratartalom mellett zord környezetben is képes fenntartani a magas fokú stabilitást és megbízhatóságot. Széles körben használt kamerák, napelemes kerti lámpák, pázsit, detektorok, óra, zene, csészék, díszdobozok, mini éjszakai lámpák, könnyű hangkapcsolók, a lámpák automatikusan kapcsolják a játékokat és különféle fényvezérlés, fényvezérlő világítás, lámpák és egyéb fények automatikus nyitásvezérlő mező.
A fordító megjegyzése: FIGYELEM! A modul kivezetéseit az ábra szerint bekötve működött csak a leírásoknak megfelelően!
5V DC relé modul
Ez egy 1 csatornás relémodul a következő specifikációkkal:
- Mikrokontroller fejlesztőkártya modulként használható. Használható háztartási gépek vezérléseként.
- 5V - 12V a TTL vezérlőjelhez.
- A vezérlőjel DC vagy AC, DC 30V - 10A, AC 250V - 10A terhelés vezérelhető.
- Van egy alaphelyzetben nyitott és egy alaphelyzetben zárt érintkező.
- Bekapcsolásjelző LED.
- Ellenőrző lámpa, húzza le, kapcsolja szét, nem világít.
- Tranzisztoros meghajtás a relé tekercs vezérlőérintkezőinek nagy impedanciájának növelésére.
- A vezérlőérintkezőinek van egy lehúzó áramköre, hogy megakadályozza a relé üresjárati meghibásodását
- Arduino példakód
Döntéskapcsoló modul
Döntéskapcsoló modul és digitális interfész. A példa a beépített, 13-as digitális kivezetésen lévő LED-et használja a dőlésfigyelmeztetés előállításához. A dőléskapcsoló érzékelő interfésze a digitális 2-höz csatlakozik, amikor nincs billenés, az érzékelő magas jelet ad, a LED világít, ha megdöntjük, nem világít.
Mini Reed kapcsoló modul
A Reed modul és az interfész. A példa a beépített, 13-as digitális kivezetésen lévő LED-et használja mágneses mező jelenlétének jelzéséhez. A modul Signal jelű csatlakozóját a 2. digitális kivezetésre kell kapcsolni. Amikor nincs mágnes a közelben az érzékelő magas jelet ad, a LED világít, ha mágnest közelítünk, nem világít.
Infravörös vevő modul
Ez egy infravörös vevő modul a következő jellemzőkkel:
- Az infravörös vevő modul egy 1838 infravörös vevő.
- Befogadási szög: 90°.
- Üzemi feszültség: 7-5,5V.
- Frekvencia: 37,9 kHz.
- Fogadási távolság: 18 méter.
- Kettős szigetelésű rendszer külső és belső használatra.
- Fénymentes, elektromágneses interferencia képesség, beépített infravörös dedikált IC. 500 LUX fényerősségnél képes megfelelően működni.
- Széles körben használják: sztereó, TV, videomagnó, lemezlejátszók, set-top boxok, digitális képkeret, autóaudió, távirányítós játékok, műholdvevő, merevlemez-lejátszó, klímaberendezések, fűtőtestek, ventilátorok, világítás és egyéb háztartási készülékek.
- Arduino példakód
Mini kéttengelyes JoyStick
A joystick modult elvileg úgy tekinthetjük, mint a két potenciométer és egy gomb rendszere. A jellemzői:
- Az iránymozgások egyszerűen két potenciométer – minden tengelyhez egy.
- Kompatibilis az Arduino interfésszel.
- A KY-023 kéttengelyes XY joystick modul Arduino-hoz illesztve.
- Méretek: 4,0 cm x 2,6 cm x 3,2 cm
- 5 kivezetés.
- Kettős szigetelésű rendszer külső és belső használatra.
- Arduino példakód
Lineáris mágneses Hall érzékelő
A Linear Hall mágneses modul és a digitális interfész. A példa a beépített, 13-as digitális kivezetésen lévő LED-et használja mágneses mező jelenlétének jelzéséhez. A modul Signal jelű csatlakozóját a 2. digitális kivezetésre kell kapcsolni. Amikor nincs mágnes a közelben az érzékelő alacsony jelet ad, a LED nem világít, ha mágnest közelítünk, világít.
Nagy Reed kapcsoló modul
A Reed modul és az interfész. A példa a beépített, 13-as digitális kivezetésen lévő LED-et használja mágneses mező jelenlétének jelzéséhez. A modul Signal jelű csatlakozóját a 2. digitális kivezetésre kell kapcsolni. Amikor nincs mágnes a közelben az érzékelő alacsony jelet ad, a LED nem világít, ha mágnest közelítünk, világít.
Lángérzékelő modul
A lángérzékelő a 760 nm és 1100 nm közötti hullámhosszúságú infravörös fényre a legérzékenyebb.
- 60 fokos érzékelési szügű érzékelő.
- Két kimeneti mód:
- AO: analóg kimenet – valós idejű kimeneti feszültségjel a hőellenálláson
- DO: ha a hőmérséklet elér egy bizonyos küszöböt - a kimeneti magas és alacsony jelküszöb potenciométerrel állítható
- Üzemi feszültség: DC 3V - 5,5V
- Arduino példakód

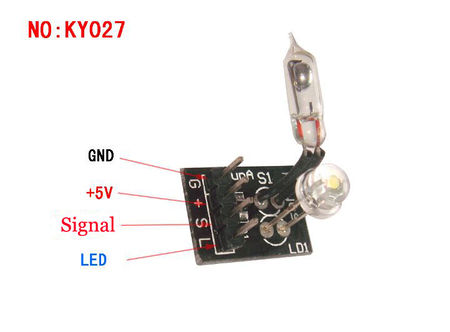

Mágikus LED csésze modul
Ez a modul két részből áll - egy LED-ből és egy higanyos billenőkapcsolóból. A kivezetések: 1 G (föld), 2 + (5 V táp), 3 S jel és 4 L (LED). Ha az 1 és 2 kivezetést csatlakoztatta a tápellátáshoz, a 3. érintkező (jel) váltakozik 5V (HIGH) és 0V (LOW) között a modul megdöntésekor. Ha áramkorlátozó ellenállást (220 ohm) csatlakoztat az L-hez, akkor villogó LED-ként használhatja.
Digitális hőmérséklet érzékelő modul
Digitális hőmérséklet modul és digitális interfész. A példa a beépített, 13-as digitális kivezetésen lévő LED-et használja egy potenciométerrel beállítható hőmérsékleti küszöb átlépésének jelzéséhez. A modul Signal jelű csatlakozóját a 2. digitális kivezetésre kell kapcsolni. Amikor a hőmérséklet nem éri el a küszöbértéket az érzékelő alacsony jelet ad, a LED nem világít, ha meghaladja a küszöböt akkor világít.
Ütésérzékelő modul
A példa beépített LED-et használja. Csatlakoztassa az ütésérzékelőt a 3-as digitális kivezetéshez, és amikor kopogtat, a LED bekapcsol, ellenkező esetben kialszik, tulajdonképpen villog. Az érzékelőhöz belső felhúzóellenállást kell használni.
Akadályérzékelő modul
KY-032 akadályelkerülő érzékelő modul Arduino-hoz: infravörös sugarat használ az akadályok közelségének észlelésére. A potenciométerrel az érzékenység állítható.
Vonalkövetés érzékelő modul
7 színű LED villogó modul
Automatikusan villogó színes LED-modul KY-034 Arduino-hoz:
- A 7 színű villogó LED modul automatikusan 5 mm-es kerek, nagy fényerejű fénykibocsátó diódát használ, amely a következő jellemzőkkel rendelkezik:
- Forma: Kerek LED 5mm DIP típus
- Üzemi feszültség: DC 3,0V - 4,5V
- Arduino példakód
Hall érzékelő modul
Analóg mágneses érzékelő modul és digitális interfész. A beépített LED-et használja a mágneses tér jelzéséhez. Amikor nincs mágnes a közelben az érzékelő magas jelet ad, a LED nem világít, ha mágnest közelítünk, világít.
Fém érintésérzékelő modul
Nagy érzékenységű mikrofon modul
A hangérzékelő modulnak két kimenete van:
- AO, analóg kimenet, a mikrofon valós idejű kimeneti feszültsége
- DO, ha a hang intenzitása elér egy bizonyos küszöböt, a kimeneti magas lesz
A modul jellemzői:
- 3mm-es rögzítőcsavar lyuk.
- Használjon 5V DC tápegységet
- Analóg kimenettel
- van kimeneti küszöb szint állítás
- nagy érzékenységű mikrofon és nagy érzékenység.
- tápellátást jelző fény
- a komparátor kimenete fény
- Arduino példakód
Mikrofon modul
Mikrofon hangérzékelő modul KY-038 Arduino-hoz:
- LM393 fő chip
- Elektromos kondenzátor mikrofon
- Jellemzők Egycsatornás jelkimenet
- Alacsony szintű kimeneti jel a hangvezérlő lámpához
- Kiváló modul hangriasztó rendszerhez
- Üzemi feszültség: DC 4-6V
- Interfész definíció:
- AO: analóg kimeneti érzékelő
- GND: föld
- VCC: Tápellátás bemeneti tartománya: 3V-24V.
- DO: Digitális kimenet (összehasonlító kimenet)
- Két piros LED jelzés: POWER és SENSOR. POWER: Az áramellátás ki van kapcsolva. SENSOR: Amikor a mikrofon érzékeli, hogy a hang elér egy bizonyos értéket, ez a LED világít.
- Arduino példakód
Szívverés érzékelő modul
A szívritmusmérő alkalmazás alapelve, hogy a vér áramlásakor a kitágult ereknek köszönhetően nagyobb fényelnyeléssel rendelkezik, mint amikor nyugalomban van. Ezt egyszerűen egy infra megvilágítással és egy fototranzisztorral vizsgálhatjuk. A konstans megvilágítás esetén a kapott analóg jelet feldolgozva a lüktetésről információt nyerhetünk ki. Fontos! A mérést a villogó 50Hz/60Hz világítás zavarja!
Forgás kódoló modul
A Rotary Encoder modul segítségével egyetlen eszközzel három kapcsoló is helyettesíthető. A balra/jobbra forgatás mellett a nyomógomb is egyetlen eszközbe lett sűrítve. Speciális alkalmazásként szögmérésre és fordulatszám mérésére is alkalmas.
A rögzítés/beépítés a menetes szárával lehetséges.
